Nawilżacze elektryczne

1. Zasada pracy nawilżacza elektrycznego

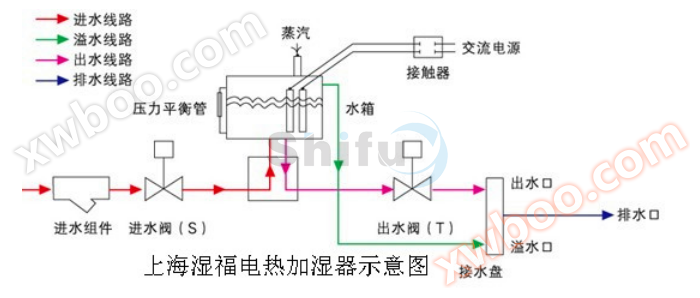

   Elektryczny nawilżacz cieplny jest oparty na zasadzie ogrzewania oporu, rury grzewczej zanurzone w wodzie, po przeprowadzeniu rury cieplnej, zgodnie z prawem Joula, rury grzewczej wytwarzają ciepło, dzięki czemu woda zamienia się w parę. Podłączenie zasilania, wody i kanalizacji podczas użycia, nawilżacz zaczyna wchodzić w wodę, poziom wody w zbiorniku osiąga poziom wody roboczej, rury elektryczne zaczynają się ogrzewać; Poziom wody poniżej poziomu wody roboczej może odciąć linię sterującą, dzięki czemu rury cieplne przestają się ogrzewać; Gdy poziom wody jest bardzo wysoki, przepływa się z otworu. Pary wytwarzane w trakcie pracy są wyciągane z otworu odparowego. Elektryczne nawilżanie to kontrola ilości wydajności pary poprzez kontrolę mocy grzewczej elementu grzewczego. Poniżej:

2. Charakterystyka nawilżacza elektrycznego Produkt jest wyjątkowo zaprojektowany, stabilny, bezpieczny i zapewnia większą dokładność kontroli nawilżania. Wykonane ze stali nierdzewnej, piękne i lekkie, można osiągnąć kontrolę wielkości przełącznika, kontrolę proporcjonalną i kontrolę PID. W zależności od potrzeb można wybrać różne skrzynki parowe i skrzynki elektroniczne w kombinacji z nawilżaczem elektrycznym, aby łatwo i elastycznie zainstalować. ■ Bezpieczna konstrukcja obwodu, trzystopniowa ochrona obwodu: funkcja ochrony przed krótkim zamknięciem, przegrzaniem i wyciekiem pozwala uniknąć obaw użytkowników. Zapobieganie spalaniu na sucho, gdy elementy cieplne są na powierzchni wody, urządzenie do spalania na sucho jest uruchomione, odcina zasilanie i chroni elementy cieplne przed spaleniem. Interfejs klawiatury wyświetla bieżący stan pracy maszyny, dzięki czemu można łatwo ustawić i regulować wilgotność. Wyposażony w interfejs RS485 umożliwia kontrolę klastra w celu ułatwienia użytkowania użytkownika (opcjonalnie). ■ Elektryczna rurka grzewcza jest zaprojektowana z niską gęstością mocy, przy użyciu specjalnej metody obróbki skady, znacznie przedłuża żywotność rury cieplnej, stali nierdzewnej 316 lub więcej, odporna na korozję, czystąca, długa żywotność. ■ Utrzymanie obciążenia roboczego * Małe, przyjęcie * Nowe osiągnięcia naukowe i technologiczne rozwiązywania problemu skalowania, powtarzające się nadmuchanie ciepła, zmniejszenie zbiornika wody i powierzchni rury cieplnej stale odpadają skalowanie.




3. SMDLSkład systemu nawilżacza elektrycznego

4. Kontroler nawilżacza
   Mikroprocesor zainstalowany wewnątrz urządzenia kontroluje wszystkie procesy pracy nawilżacza i może być ustawiony za pomocą ręcznego urządzenia, za pomocą panelu sterowania można swobodnie ustawić wymagane przez środowisko wartości wilgotności i dolnej granicy, można wyświetlać bieżący stan pracy urządzenia, a także obecną ilość nawilżania i skumulowaną ilość nawilżania.
   2Kontrola poziomu wody
   Monitorowanie zmian poziomu wody za pomocą podłączonego detektora poziomu wody o wysokiej niezawodności, bez wpływu wahań poziomu płynu w elektrycznym zbiorniku grzewczym, stan poziomu wody może być bezpośrednio obserwowany.
   3Automatyczne drenaże
   Cykl drenażu i czas trwania mogą być swobodnie ustawione, a gdy nawilżacz przestaje działać, w ustalonym czasie drenaż automatycznie opróżnia wodę wewnątrz urządzenia, aby zapobiec pogorszeniu jakości wody i rozmnożeniu bakterii.

5. Wydajność produktu
   - Napięcie zasilania: 220V / 380V - - - 50Hz
   Ciśnienie robocze: mniej niż 0,6 Mpa (woda)
   Odporność izolacyjna: większa niż 5 m
   Wytrzymałość izolacji: 2KV

Charakterystyka produktu i zasada działania
1, rozsądna struktura: wyjątkowa konstrukcja, stabilna wydajność, bezpieczeństwo i niezawodność, wykonane ze stali nierdzewnej, piękne i lekkie, łatwe w montażu i użyciu.
2, wysoka wydajność cieplna: rury grzewcze są rozsądnie ułożone, równomierne ogrzewanie; Może szybko ogrzać parę, aby zaspokoić potrzeby.
Bezpieczne i niezawodne: wyposażone w urządzenie ochronne ze stali nierdzewnej o niskim poziomie płynu, gdy poziom wody w pudełku jest zbyt niski, można odciąć linię sterującą, aby uniknąć wypadku w suchej rurce grzewczej.
Doskonała wydajność: wysokiej jakości rury grzewczej sprawia, że wydajność elektryczna produktu jest znacznie lepsza niż krajowe normy, zapewniając doskonałą wydajność produktu i długą żywotność.
Zasada pracy: podczas użytkowania podłączyć zasilanie, wodę i kanalizację, nawilżacz zaczyna wchodzić w wodę, poziom wody w pudełku osiąga poziom wody roboczej, rury elektryczne zaczynają się ogrzewać; Poziom wody poniżej poziomu wody roboczej może odciąć linię sterującą, aby rury cieplne przestały się ogrzewać; Gdy poziom wody jest bardzo wysoki, przepływa się z otworu. Pary wytwarzane w trakcie procesu są wyciągane z otworu odparowego. Wyjście pary podzielone jest na otwarte i przejmowane.
Komponenty nawilżaczy elektrycznych

1. Elektryczny nawilżacz składa się z głównego zbiornika wody ze stali nierdzewnej, pływającej skrzynki sterującej ze stali nierdzewnej, elementów wody zasilającej, skrzynki sterującej urządzeniami elektrycznymi. Główny zbiornik wody zawiera grupę N rur cieplnych o wysokiej żywotności, skrzynki pływającej posiadają specjalnie zaprojektowany zawór kulowy i przełącznik ochronny przed spaleniem suchym bez wody. Komponenty wody zasilającej obejmują rury wodne i złącza wody zasilającej, skrzynki sterujące (Uwaga: Typ K może akceptować sygnał ON / OFF lub część sterowania sygnałem samokontrolnym budynku, regulacja wielkości przełącznika). ）

2. nawilżacz elektryczny składa się z głównego zbiornika wody ze stali nierdzewnej, pływającej skrzynki sterującej ze stali nierdzewnej, składników wody zasilającej, skrzynki sterującej urządzenia elektrycznego, główny zbiornik wody posiada zestaw rur cieplnych o wysokiej żywotności, skrzynki pływającej posiadają specjalnie zaprojektowany zawór kulowy i przełącznik ochrony przed spaleniem suchym bez wody, składniki wody zasilającej obejmują rury wodne i złącz (Uwaga: część regulacji proporcjonalnej nawilżacza cieplnego typu L: przełącznik powietrza, regulator, wskaźnik, przekaźnik, rząd końców, urządzenie wyjściowe, itp., Moduł regulacji ciśnienia jest chroniony przez konstrukcję maszyny z jednym chipem, ma zasilanie prądu stałego, moduł ma ujemne napięcie zwrotne, a także funkcje przepływu, przegrzewania i krótkiego zamknięcia). Wyjście mocy proporcjonalne liniowe, wejście sygnału kontrolnego: 0-10V lub 4-20MA, kontrolowana regulacja liniowa krzemu, wyjście mocy liniowej 0-100%.

1. Tabela parametrów systemu

Nawilżacz elektryczny typu A ON/OFF Rozmiary skrzynki sterowania

Elektryczny nawilżacz cieplny typu B reguluje wymiar skrzynki elektronicznej

Pięć, Sposób instalacji nawilżacza elektrycznego

Połączenie dystrybucji pary
Elektryczny nawilżacz termiczny typu SJDR opcjonalne trzy urządzenia do rozproszenia pary
1, rury wtryskowe pary (klimatyzacja lub rury powietrzne)

Szybki rozprzestrzeniacz pary (z klimatyzacją lub rurą powietrzną)
3, Wentylator bezpośredni

Wysokotemperaturowy węż gumowy: do połączenia głównego nawilżacza z rurą powietrzną

Lokalizacja instalacji

AHU(zestaw klimatyzacyjny), rury do podawania powietrza

Uwaga:
Krótka odległość między prętem i przeszkodą powinna być powyżej 2000 mm, im dłuższa odległość, tym lepiej.
Odległość między prętem nawilżacza a elementem indukcyjnym kontroli wilgotności powinna być większa niż 2 metry.
Pręt natryskowy powinien być w miarę możliwości zamontowany po grzejniku.
Kiedy nawilżacz elektryczny jest bezpośrednio nawilżany w pomieszczeniu, należy zastosować specjalnie opracowany wentylator do bezpośredniego dmuchania, aby pary rozprzestrzeniały się równomiernie w pomieszczeniu.
Zapewnienie, że para może rozprzestrzeniać się na krótkiej odległości i być efektywnie wchłaniana, należy starać się wykorzystać szybki rozprzestrzeniacz pary, aby uniknąć kondensacji pary w filtrach, wentylatorach i kanałach powietrznych z powodu niewystarczającej odległości wchłaniania.

Warunki użytkowania nawilżaczy elektrycznych
Może być używana woda z kranu, woda zmiękczona, czysta woda, nie ma specjalnych wymagań dotyczące jakości wody, zaleca się użycie wody zmiękczonej lub czystej wody.
1, 40 ° C > Temperatura otoczenia > 4 ° C, wilgotność ≤ 80% RH.
2, elektryczność wodna na miejscu, obudowa jest dobrze uziemiona.
W przypadku ciągłego nawilżania wodą z kranu zaleca się regularne mycie rury elektrycznej zbiornika wody. (pół roku)
4, w połączeniu z klimatyzacją, obwód powinien być kontrolowany, aby uniknąć błędnego nawilżania.
Kiedy nawilżacz jest zainstalowany w sekcji pozytywnego ciśnienia klimatyzacji, należy skonsultować się z technikiem Shengcheng Technology Co., Ltd.
Jeśli nawilżacz nie jest używany przez długi czas, należy nacisnąć przycisk odprowadzania wody w zbiorniku.
Obudowa nawilżacza musi być dobrze uziemiona!
