Przegląd wentylatorów ściennych typu XBDZ
1.1.XBDZ typu ścienne koło wentylatora osiowego używa szerokiej długości struny, skręconej przestrzeni, kształtu łopatka nachylonego, może osiągnąć wymaganą objętość wiatru, ciśnienie wiatru przy niskiej prędkości, zmniejszyć hałas wentylatora, zewnętrzna warstwa wentylatora jest kwadratowa, wewnętrzna warstwa jest porowatą płytą tłumiącą, pośrednia warstwa jest bawełną tłumiącą, która może jeszcze bardziej zmniejszyć hałas wentylatora. Wentylator jest zamontowany we wnętrzu ściany, a po stronie ściany jest wyposażony w stopy aluminiowe, które zapobiegają odwrotnemu nawadnianiu wody deszczowej na zewnątrz i naturalnego wiatru do wnętrza.
Wentylator w zależności od silnika może być podzielony na typ A i B, typ A jest zwykłym silnikiem, średnica koła wentylatora wynosi 250 ~ 710mm w sumie 10 specyfikacji, każda specyfikacja wentylatora jest 4 sztuki, ilość powietrza 600 ~ 15000m3 / h, ciśnienie wiatru 40 ~ 160Pa; typ B jest silnikiem wirnika zewnętrznego, ma mniejszy hałas i wagę, zobacz średnica koła wentylatora 250 ~ 630mm w sumie 9 specyfikacji, każda specyfikacja jest 5 sztuk, ilość powietrza 900 ~ 10000m3 / h, ciśnienie wiatru 25 ~ 210Pa.
1.3 Wentylator w zależności od różnych wymagań środowiska użytkowego, wentylator typu A może być wytworzony jako wiatrak osiowy antywybuchowy typu BXBDZ, który może być stosowany do nekorozyjnych miejsc zawierających palne i wybuchowe gazy, klasa odporności na wybuch EXDllBT4.
Warunki pracy wentylatora ściennego typu XBDZ
Temperatura robocza: -20 ℃ ~ + 40 ℃;
Temperatura: < 90%;
Warunki mediów:
--- Typ konwencjonalny: nie korozyjny, nieppalny, wybuchowy gaz (zawartość pyłu nie przekracza 100 mg / m)³).
--- Typ antywybuchowy: nie zawiera gazów palnych i wybuchowych (zawartość pyłu nie przekracza 100 mg / m)³).
--- Typ antykorozyjny: gazy korozyjne (bez pyłu).
Zasilanie robocze: trójfazowe, 380V / 50Hz (wentylator małej mocy może być wykonany w pojedynczej fazie 220V, proszę podać podczas zamówienia).
Zastosowanie wentylatorów ściennych typu XBDZ
Wentylator ścienny o niskim poziomie hałasu typu XBDZ jest stosowany głównie w przemyśle i górnictwie, budynkach cywilnych, stadionach, kasynach, przemyśle lekkim, żywności i medycynie.
Konfiguracja wentylatora ściennego typu XBDZ
4.1 Konfiguracja standardowa

• koła;

• silnik elektryczny;

● Obudowa tłumiąca

• Wiatr na szlifach;

4.2. Opcje i akcesoria (wskazane przy zamówieniu)

• skrzynka kontrolna;

• osłona sieciowa;

Proces obróbki wentylatorów ściennych typu XBDZ
Koła wentylatora: krzyż typu XBDZ-A jest wytłoczony ze stali, formowanie hydrauliczne, ostrza do formowania hydraulicznego po wytłoczeniu stopu aluminiowego są montowane z nitowaniem krzyżowym, ostrza typu XBDZ-B są bezpośrednio połączone z silnikiem. Korygacja równowagi statycznej i dynamicznej koła, dokładność równowagi nie jest większa niż poziom G5.6.

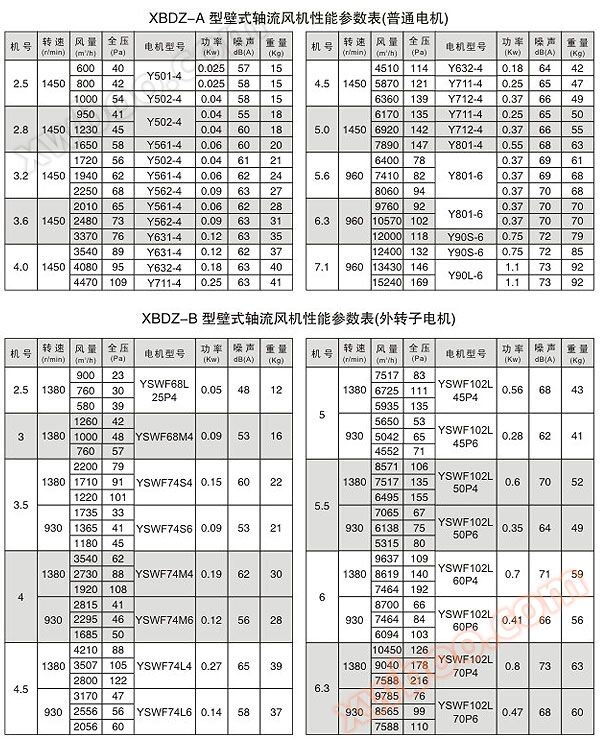

Parametry wydajności wentylatorów ściennych typu XBDZ

7, kształt i rozmiar instalacji wentylatora ściennego typu XBDZ
